我厂在引进美国受尔拉丁公司先进技术的基础上

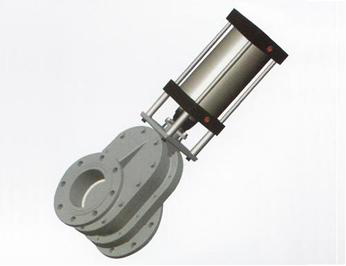

，开发研制了c}}型双闸板气动出料阀
，该阀门专用于火电厂气力除灰系统仓式泵输送用出料阀
。该阀主要部件阀板受冲击面采用硬质合金
，外圈镶嵌钨钢条
，其耐冲击
，磨损性能较其他同类型阀门更为出色
，经实践证明，该阀的结构严密
，启闭性好.具有耐压
，耐磨
，耐冲击的物点
，受到广大用户的一致好评.该阀的研制成功是气力除灰系统的一次重大的技术革新
，大大提高了系统运行的可靠性
，稳定性
。
主要技术参数
|
形式及型号 |
CLF型 |
|
驱动方式 |
气动 |
|
气缸工作压力 |
0.4-0.6MPa |
|
规格通径 |
DN80
、DN100
、DN125
、DN150 |
|
阀板材料 |
Yg8(硬质合金) |
|
阀体材料 |
碳钢 |
技术参数
|
公称通径 |
使用压力 |
CLF型双闸板气动出料阀
|
孔数 |
|
DN |
MPa |
A |
B |
C |
D |
E |
F |
n-Φd |
|
80 |
0.4-0.6 |
574 |
671 |
260 |
160 |
195 |
47 |
8-Φ18 |
|
100 |
0.4-0.6 |
673 |
780 |
279 |
180 |
215 |
57.5 |
8-Φ18 |
|
125 |
0.4-0.6 |
737 |
900 |
300 |
210 |
245 |
60 |
8-Φ18 |
|
150 |
0.4-0.6 |
822 |
1042 |
398 |
240 |
280 |
86 |
8-Φ18 |
主要特点
气动出料阀设置于仓泵物料出口
，仓泵输送时
，该阀打开
，仓泵输送结束时
，该阀关闭
。工作时
，气缸通过活塞杆带动阀芯做往复运动
，从而来打开或关闭阀门
。该阀在气力输送系统中作为出料阀使用
，已成为目前的主流配置
。
|
